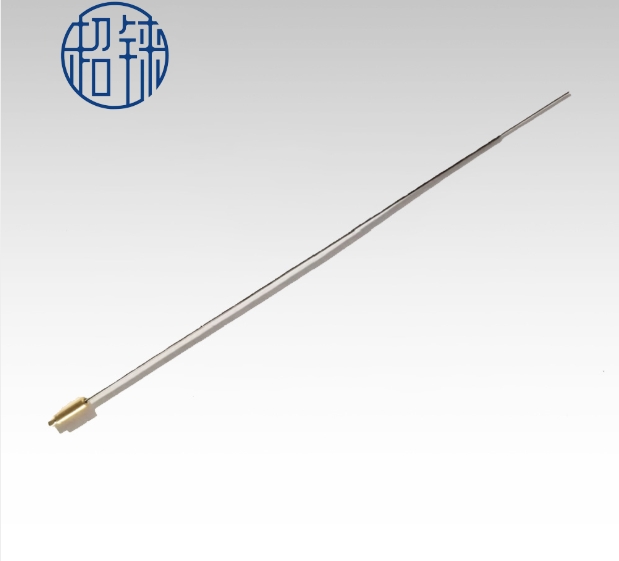

晶圓測試探針（Wafer Test Probe），作為半導體制造中精密電測試環節的關鍵部件，在芯片研發與量產過程中扮演著不可替代的角色。其主要功能是在晶圓級測試階段，通過高精度接觸實現信號的無損采集與傳輸，為后續的集成電路測試（ICT）或自動化測試設備（ATE）提供可靠的數據支撐。

在半導體制造流程中，晶圓測試是確保良率的主要環節。每片直徑300mm的晶圓上通常集成著數百至數萬顆單獨芯片，測試探針需在微米級精度下，通過垂直壓接方式與晶圓表面的鋁/銅焊盤（Pad）形成電氣連接。這一過程要求探針具備納米級形變控制能力——既要保證接觸電阻低于50mΩ以避免信號衰減，又需控制穿透深度在200-500nm范圍內防止損傷焊盤。以某12英寸晶圓廠為例，其采用垂直式探針卡（Vertical Probe Card）配合MEMS探針技術，可實現單針定位精度±0.5μm，測試頻率覆蓋DC至6GHz，充分滿足5nm制程芯片的測試需求。

技術演進方面，晶圓測試探針正朝著更高密度、更高頻率的方向突破。傳統懸臂梁式探針因物理尺寸限制，已難以滿足先進封裝（如CoWoS）中多芯片互連的測試需求。而新型MEMS探針通過半導體光刻工藝制造，針尖直徑可縮小至10μm以下，配合三維堆疊技術，單探針卡測試點數突破10萬級。在高頻測試領域，空氣介質探針通過優化信號傳輸路徑，將特性阻抗精確控制在50Ω±5%，有效降低30GHz以上頻段的信號反射，為5G芯片、AI加速器等高頻器件提供測試保障。

市場數據顯示，2024年全球晶圓測試探針市場規模達18億美元，其中MEMS探針占比超60%，年復合增長率達12%。隨著HBM存儲、3D SoIC等先進封裝技術的普及，測試探針正從單一電氣連接向"測試+傳感"一體化方向發展，未來將集成壓力反饋、溫度監測等功能，為半導體制造提供更多方面的質量管控解決方案。
